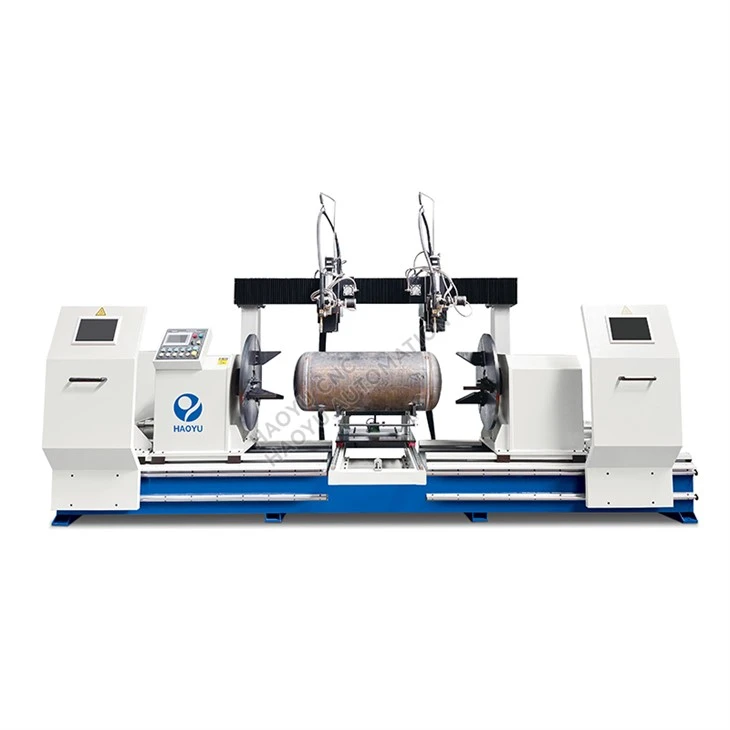

CNC omkretssveisemaskin for rustfri ståltank

CNC omkretssveisemaskin for rustfri ståltank

I.Beskrivelse

Omkretsveising av tankkropper er en kritisk prosess for produksjon og montering av sylindriske eller sfæriske tanker. Denne prosessen utføres vanligvis med arbeidsstykket roterende eller sveisebrenneren i omkretsretningen, ved å bruke effektive metoder som neddykket buesveising og gassskjermet sveising for å sikre en jevn, tett og høy-omkretsveis.

II. Grunnleggende design

1. Sveisebrenneren festes mens arbeidsstykket roterer. Sveiseposisjonen er horisontal. Arbeidsstykket klemmes fast med jigg i to ender og roterer.
2. To sveisebrennere og to strømkilder arbeider samtidig for å forbedre arbeidseffektiviteten.
3. Brenner, spindelboks og bakstokk kan justeres i lengderetningen for å passe til ulike typer sveising.
4. Japan Omron PLC er tatt i bruk for å kontrollere maskinen til å kjøre og hastigheten justeres av AC-servo, noe som kan forbedre påliteligheten til utstyret.
5. Vedtar endeflateposisjonering og pneumatisk klemmemodus.

III.Tekniske parametere

IV.Detaljbilder

CNC omkretssveisemaskin for rustfri ståltank

1. Denne maskinen består av hovedramme, spindelboks og dens pneumatiske matemekanisme, tailstock og dens pneumatiske matemekanisme, arbeidsstykkestøttemekanisme, sveisebrennermating og justeringsmekanisme, elektrisk kontrollsystem, pneumatisk system og sveisestrømkilde.

2.Bakdeksel ClampingMekkanisme

Den pneumatiske bakstokken kan justeres langs styreskinnene for å møte kravene til ulike typer sveising. Den bruker hånd-skruestang for å justere. Arbeidsstykket klemmes pneumatisk og roterer. Forlengelsen av bakstokken utstyrt med pneumatisk feste. Armaturet klemmer to ender av arbeidsstykket tett for å sikre ensartethet for hver fastspenning.

Maskinbasen er laget av støpejern og tykt stålrør. Styreskinner er installert på basen.

3.Arbeidsstykkestøttemekanisme

Venstre og høyre side av maskinen installerte V--formede braketter for å støtte arbeidsstykket. De V--formede brakettene beveger seg opp og ned pneumatisk, beveger seg opp når man klemmer og beveger seg ned ved sveising.

4.Elektrisk kontrollsystem

Japan-laget PLS brukes som kjernen for å kontrollere klemme- og sveiseprogrammene. Systemet har god stabilitet og enkel struktur, som er lett å vedlikeholde.

5. Med oscillator og TIG lysbuesporing

V.Vedio for din referanse

CNC omkretssveisemaskin for rustfri ståltank
