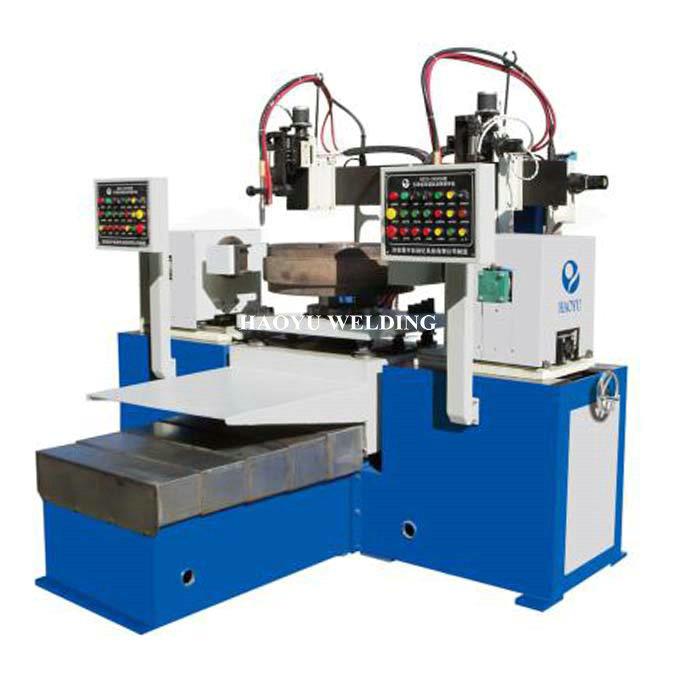

automatisk gravemaskin tomgangssveisemaskin

I. Tekniske krav

1. MIG-sveising for flat plate av mellomledd

2. Maskindimensjon: 3m*2,1m*2,4m (kan passes i container), Maskinen inkluderer kabinett.

3. arbeidsstykket er gravemaskinens tomgang. Ytre diameter på arbeidsstykket er 650 mm, utvendig diameter på platen er maks 535 mm (min 400 mm), innvendig diameter på platen er maks 165 mm (min 120 mm), høyden på arbeidsstykket er maks 200 mm.

4. Materialet på felgen er universelt, normaliserende/slokkende eller høytemperaturtempering (HB167-235). Utseende og størrelse skal oppfylle kravet, ikke tillates underskjæring, sveisetumor, buekrater, gjennombrenning, kollaps, overflateporer, overflatesprekker og andre defekter i utseendet. Det indre av sveisesømmen skal ikke ha defekter som slagginneslutning, lufthull, ikke--gjennomsveising, ikke-fusjon og interne sprekker.

II.Teknikkparametre

justering av sveisebrenneren	løfteavstand: 100mm
	venstre-høyre avstand: 100 mm
	vippevinkel: 25 grader -60 grader
sveisespesifikasjon	sveisespenning: 5-36V
	sveisestrøm: 50-500A, 60 % driftssyklus
	sveisetråddiameter: Φ0,8--Φ1,6mm
sveisebrenner pneumatisk matingsverdi	100 mm
produktivitet	1 stk/30 min
justering av sveisebrennerens oscillasjonsomfang	0-60 mm (-30/+30)
sveisebrennerens oscillerende frekvensområde	0-20 ganger/min
sveisebrennerens ståtid på begge sider	0-10 sekunder
sveisebrenneren stå tid i midten	0-10 sekunder
sveisebrenner hvert lag løfteverdi	0-10 mm
sveisebrenner automatisk løftesjikt	0-6 lag

III. Hovedfunksjon

1. Sveisebrenneren er fast, mens arbeidsstykket roterer. Sveiseposisjonen er horisontal.

2. Arbeidsstykket er pneumatisk klemt og vil rotere samtidig, for å garantere at sømposisjonen ikke avviker.

3. Pneumatisk laste- og lossemodus, vri arbeidsstykket 180 grader. Sveiseprosessen fullføres automatisk. Reduser arbeidsintensiteten til arbeidere.

4. Arbeidsstykket er plassert ved sentralt hull, stram det pneumatisk.

5. Japan OMRON PLC brukes til å kontrollere hele maskinens drift. Sveisemodusen og sveisespesifikasjonen kan forhåndsinnstilles, lagres og tilbakekalles.

6. To sveisebrennere er plassert separat med CNC. Den kan bevege seg opp og ned, til venstre og høyre, og vinklet sving for å nå sveisekravet.

IV. Utstyrssammensetning

Maskinen består av motor-drevet rotasjonshode, armatur, ledende system, pneumatisk laste- og lossesystem, omsetningsmekanisme, CNC-posisjoneringsmekanisme for sveisebrenneren, fastspennings- og justerings- og oscillerende mekanisme for sveisebrenneren, elektrisk kontrollsystem, sveisestrømkilde og pneumatisk system.
